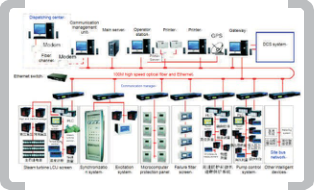

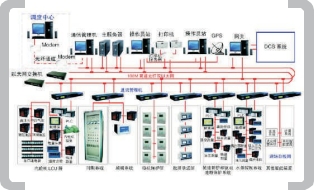

本系统采用分层分布式网络体系结构，分间隔层、通讯层和站控层三层控制系统。微机保护测控装置以及负责发电机运 行控制的PLC可编程序控制器为间隔层设备，前置通讯机为通讯层及后台上位机系统为站控层设备。

将负责发电机运行控制的PLC可编程序控制器纳入本系统，使发电厂保护、监控系统与发电机运行控制系统有机结合， 实现发电厂完善的综合自动化系统。

通过前置通讯机或专设的通讯服务器与DCS通讯，将本系统接入到DCS系统，取消了所有综合自动化系统与DCS的硬 接线。

后台监控系统提供强大的图形界面和数据处理功能。软件系统采用结构化、模块化设计，具有极高的可靠性、稳定性、 灵活性和可扩展性。

用不同的功能模块完成综合自动化的各种功能，各个模块相互独立，有机组合各个功能模块，可以方便实现用户的个性 化要求。

参数数据库和历史数据库采用大中型的关系数据库（Microsoft SQL Server）,能够可靠、方便地管理参数数据和历史 数据，扩展性强。

采用实时数据库，能够更好地处理、分析实时数据，提高系统的响应速度，增强实时性。

系统的通讯标准和信息规范在遵循国际标准的基础上，根据系统的实际需要进行必要的补充和修改，规约和标准可与我公司协商解决。
