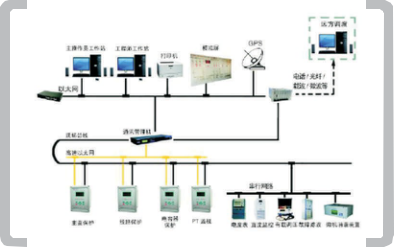

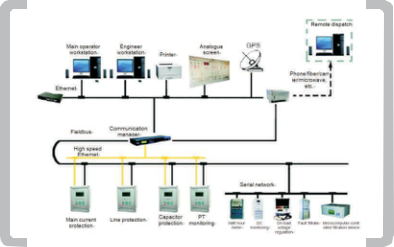

整个系统采用分层分布式全开放性网络结构。按结构划分为间隔层，通讯层和站控层。间隔层设备可安装于开关 柜现场，减少了二次的接线。各间隔层相对独立，任何一个装置退出运行不影响整个系统的运行。系统大容量冗余设 计可在带电情况下进行系统扩充。

SDP-3000变 电 站 综 合 自 动 化 系 统 采 用WindowsXP/win7系 统 软 件 ， 人 机 界 面 友 好 。 从 功 能 上 可 分 为 后 台 监 控 系统，现地测控系统，保护系统和远动通讯系统。保护和测控相互独立确保系统的稳定安全运行。

免 维 护 设 计 。 系 统 具 有 完 善 的 自 诊 断 体 系 ， 从 硬 件 检 测 直 到 跳 闸 出 口 。 任 何 参 数 设 置 及 出 口 调 整 均 可 由 软 件 实 现。取消了传统的模拟量精度调节补偿元件提高了模拟量回路的可靠性。亦方便现场调试和实验。

系统采用全计算机控制，并设置简易常规控制。

SDP-3000系 列 装 置 支 持 以 太 网 、RS485、CAN等 多 种 通 讯 方 式 ， 为 系 统 的 组 网 和 今 后 的 扩 展 提 供 了 选 择 。 系 统提供的通讯管理机提供了强大的通讯处理能力，可同时对上百个节点进行监控处理。

现场控制单元控制权限的闭锁（现地、调试、远方）。

数据采集与处理

报表生成和打印

微机保护控制：微机保护功能、五遥功能

系统报警功能：提供常规报警和语音报警

通讯功能：可与各种现场单元通讯实现数据采集

运行管理：操作记录、五防、自动生产操作票等

事故追忆、时钟同步、自诊断、自恢复等

电压无功自动控制功能

嵌入式微机五防功能

小电流接地选线功能

操作票及防误闭锁功能
