系统主要由系统前端（主要包括摄像机、镜头、解码器、电动云台、摄像机防护罩、支架等）、系统中（信号处理设 备、编码器、信号传输设备、电缆等）和系统末端（图像监控工作站、硬盘录像机、监视器等）三大部分组成。另外，系统 中还包括电源供电设备等。

系统前端主要为安装在各现场景点的摄像机（包括镜头、云台、解码器、防护罩、支架等）和各种报警探头等。根据我 公司在变电站、火电厂、水电站及各种工业环境的工程经验，市场上的各种一体化云台和普通云台都存在着通讯线路不能在 线检测，无预置位的缺点；而快球内的摄像机功能较为单一，无夜视、场扫描积累等功能，结构上多采用塑料结构而使得故 障率较高，为此，我公司采用了解码器与一体化云台相匹配。可安装各种带变焦镜头的摄像机，这样我们可实现在线检测和 控制48个水平、俯仰预置位的功能，配上带夜视、25倍光学变焦等功能的一体化摄像机，即可实现工业环境在摄像机功能 上不同于民用环境的特殊要求。

系统中端是本系统的特有部分，其主要作用是处理和传输各种信号，包括图像信号、声音信号和控制信号。图像信号通 过中端设备图像调制器NA，直接把图像信号藕合至宽带网中，图像信号被放大后通过一次和二次调制后，形成相应的高频 信号，经缓冲放大后输出，进入系统传输部分。图像调制器输出的每一路信号，经电缆传输进入到混合器NB，将各路信号 混合成一路输出，该信号经放大，均衡等处理达到设计的指标。如果处理后图像信号需要远传，采用光发射器，把电信号转 化成光信号，通过光纤传送，经远程传输后，光接收器把光信号转化成电信号和图像信号。监控中心汇集所有的图像信号， 系统中端的图像电信号送到图像分配器，它将输入信号经隔离及阻抗匹配后，进行相应的放大或衰减处理，藕合至各监控站 点。任何图像显示设备都可在任意时间看到任意监控地点的图像，图像的切换在本地完成。系统末端的主要作用是接收并均 匀地将前端信号分配给各个终端图像显示站点。

末端设备为监控中心的图像站（包括控制模块、光纤网卡、图像捕捉卡等）、图像分配器、监视器、电视墙、大屏幕、 投影仪、录像机、硬盘录像机、多画面分割器、图像服务器等。

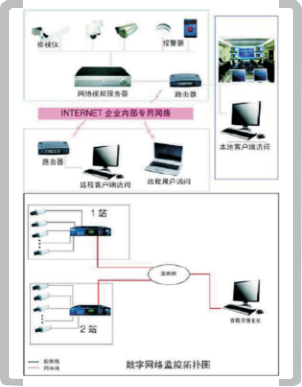

整体安全系统结构如图：
