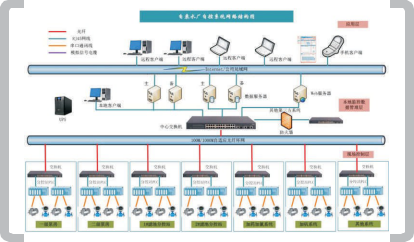

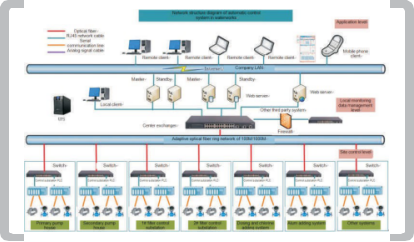

自动控制系统采用开放的分布式控制系统，整个控制系统由现场控制层、本地监控数据管理层和应用层组成。

现场控制层：主要包括现场控制柜，PLC，传感器，仪表，各种设备等，主要采集现场的实时数据并通过以太网传送给 本地监控数据管理层，现场设有就地控制箱，同时进行设备的就地控制等功能，现场配有触摸屏，进行本地的设备操作，和 参数的查看。

本地监控管理层：即为中央控制室，对全厂实行集中控制和管理，进行运行调度、参数分配和信息管理。中央控制室向PLC控制站分配所在单体或节点的运行控制目标，指令工艺设备投入或退出运行，监控全厂生产过程。

应用层：扩展系统的功能，领导或管理人员可以通过web或手机APP的方式远程查看数据，设备的状态等信息。

采用主干网环形拓扑，支线星形的拓扑结构，结合现场仪表总线型通讯方式，有效保障整个系统的通讯可靠。 PLC选用国际知名品牌西门子、施耐德、GE等；上位组态软件选用Wincc.Citect.iFix，有大量相关领域应用实例；仪表E+H或哈希等； 采用冗余设计结构，有效保障系统可靠：现场PLC冗余，IO服务器冗余，数据服务器冗余，通讯网络冗余等。 上位监控软件采用现场C/S和远程B/S相结合的结构，很好满足各级人员的操作需求，方便管理者进行数据查看。
