1、概述
ZBW组合式变电站是一种将电压开关设备、变压器、低压配电设备组装成一体的成套性产品。它作为城市建筑、生活小区、中小型工厂、矿山油田等用电部门的变配电设备，具有成套性强、体积小、结构紧凑、可靠性高、现场安装工作量小、安装高度周期短，以及可移等特点。适当改变其外型和颜色，使之与环境相适应，还可以起到美化环境的作用，是目前城乡土建变配电站的替代产品和城网建设、改造的新型成套设备。

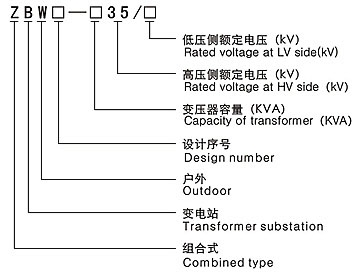

2、型号含义
3、使用环境条件
3.1海拔高度：≤4000m;
3.2周围空气温度：-25~+50°C;
3.3地震烈度：≤8度;
3.4户外风速：不超过35m/s;
3.5安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
注：上述条件不能满足使用要求时，用户可与我厂协商。
4、功能特点
4.1、变电站由高压开站室、低压开关室、继电保护室和变压器室组成。高压开关室、低压开关室、继电保护室外壳可采用铝合金板、钢板或复合板制作。铝合金板表面经阳极氧化处理，增强了铝合金板的耐腐蚀性强度。钢板及钢结构件都经磷化处理，复合板具有色彩鲜艳美观并有绝热功当量、阻燃等特点。变压器室不设封闭外壳构而高置安全保护网罩，既有利于变压器通风散热，又能确保人身和设备安全。
4.2、高压开关室
高压开关室可装KYN61-40.5、JYN1-40.5、KYN10-40.5开关柜或35KV负荷开关。35KV进线和出线方式用户可自由选择架空式电缆方式。
4.3、低压开关室
4.3.1当低压侧为10KV时，低压开关室可安装XGN2-12、KYN28A-12、KZNl-12、HXGN□-12、XGN15-12等10KV开关柜。
4.3.2当低压侧为0.4KV时，低压开关室安装DW45、CW1、RMW1、E系列、RMM1系列、ME系列、M系列、F系列等框架式断路器，CM系列、H系列、S系列等塑壳式空气断路器。
4.4、继电保护室
继电保护室内安装交流屏、直流屏、信号屏、保护屏、运动控制屏（RTU）载波机屏或光纤终端机。
注：L根据用户要求本变电站可采用常规继电器保护，也可采用变电站微机综合自动化系统。
