1、概述

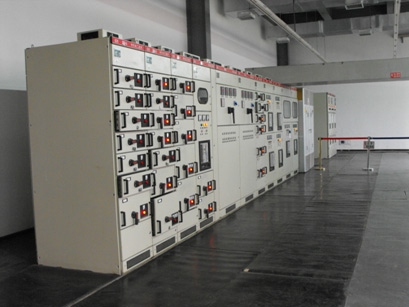

GCK抽出式成套开关设备用于发电厂、电站、石油化工、冶金、轻纺机械加工等企业中，作为三相交流50~60Hz，电压为380V电力系统的配电(PC)电机集中控制和(MCC)照明、无功补偿之用。
装置的设计符合下列标准：GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》。
2、型号含义
3、技术参数
|
项目
|
单位
|
数据
|
|
额定工作电压
|
KV
|
0.4
|
|
母线额定工作电流
|
A
|
1000、1600、2500、3200
|
|
母线短时耐受1s有效值
|
KA
|
50
|
|
母线峰值耐受电流
|
KA
|
105
|
|
外壳防护等级
|
|
IP30；IP40
|
4、结构特点
采用E(25mm)为模数的型材，便于组装。金属结构件表面处理采用镀锌或粉末喷涂，防腐能力强。结构紧凑，单元之间用钢板分隔成小室，互不影响。采用抽屉结构、插入结构、固定结构三种，检修安全、方便，缩短事故停电时间。抽屉设增力机构，操作简单、省力、平稳、互换性强。抽屉装有防止抽出过猛跌落的机构，即抽出约五分之四时抽屉被扣住，卸下则需稍抬起时才能拉出。柜顶设置主母线，柜底设置保护接地母线，中性母线即可以装在柜顶，也可以装于柜底。分支母线亦可采用四线制。电缆室装有支架，进出电缆安装方便。
低压户内开关设备使用环境条件：
1、周围空气温度不高于+50°C，不低于-20°C，24小时内平均温度不得高于+35°C。超过时，需根据实际情况降容运行。
2、户内使用，使用地点的海拔高度不得超过4000m。
3、周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度如+20°C时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。
5、装置应安装在无剧烈震动和冲击以及不足使电器元件受到不应有腐蚀的场所。
注：如果产品使用条件超出以上规定时，由用户与本公司协商确定。
