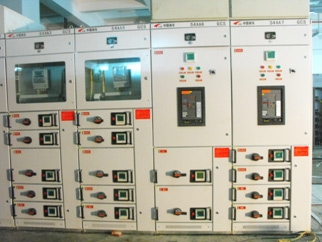

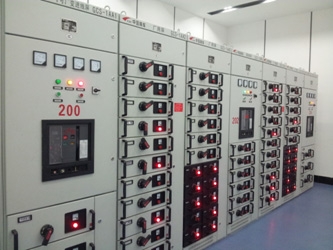

正在运行的智能型GCS低压柜 运行于水府庙水电站的GCS型低压柜
1、概述
GCS型低压交流抽出式成套开关设备(以下简称装置)适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)HZ、额定工作电压为380(400、660)V，额定电流为6300A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
装置的设计符合下列标准GB7251«低压成套开关设备和控制设备》、JB/T9661«低压抽出式成套开关设备》。
2、型号含义
3、技术参数
|
项目
|
数据
|
|
主电路额定电压（V）
|
交流380（400）、（660）
|
|
辅助电路额定（V）
|
交流220、380（440） 直流110、220
|
|
额定频率（Hz）
|
50（60）
|
|
额定绝缘电压（V）
|
660（1000）
|
|
额定电流（A）
|
水平母线
|
≤4000
|
|
垂直母线（MCC）
|
1000
|
|
母线额定短时耐受电流（KA/1S）
|
50、80
|
|
母线额定峰值耐受电流（KA）
|
105、176
|
|
工频试验电压（V/1min）
|
主电路
|
2500
|
|
辅助电路
|
2000
|
|
母线
|
三相四线制
|
A.B.C.PEN
|
|
三相五线制
|
A.B.C.PE.N
|
|
防护等级
|
IP30、IP40
|
4、结构特点
4.1装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装孔摸数E=20mm。
4.2装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。
4.3装置柜体的尺寸系列见下表
|
高（mm）
|
2200(2260)
|
|
宽（mm）
|
400
|
600
|
800
|
1000
|
|
深（mm）
|
800
|
1000
|
800
|
1000
|
600
|
800
|
1000
|
600
|
800
|
1000
|
5、功能单元
5.1抽屉层高的模数为160mm。分为1/2单元、1单元、1+1/2单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
5.2抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
5.3每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上的抽屉采用多功能后板。
5.41/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
5.5单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
5.6抽屉面板具有分、合、试验、抽出等位置的明显标志。
5.7抽屉单元没有机械连锁装置。
5.8馈线柜和电动机柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现，即提高了电缆的使用可靠性，又极大地方便了用户对电缆地安装与维修。电缆隔室有两个宽度尺寸(240mm和440mm)可供选用，视电缆数量、截面和用户对安装维修方便和要求而定。
5.9装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需要。
5.10考虑到干式变压器的使用普遍性安全性和油浸变压器的经济性，装置既可以方便地与干式变压器组成一个组列，也可以与油浸变压器低压母线方便连接。
5.11以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。
5.12装置按三相四线制和三相五线制设计，设计部门和用户可以方便地选用PEN或PE+N方式。
低压户内开关设备使用环境条件：
1、周围空气温度不高于+50°C，不低于-20°C，24小时内平均温度不得高于+35°C。超过时，需根据实际情况降容运行。
2、户内使用，使用地点的海拔高度不得超过4000m。
3、周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度如+20°C时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。
5、装置应安装在无剧烈震动和冲击以及不足使电器元件受到不应有腐蚀的场所。
注：如果产品使用条件超出以上规定时，由用户与本公司协商确定。
