1、概述

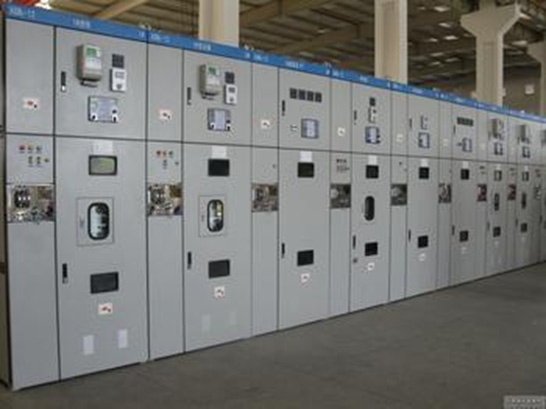

XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《-35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50％；断路器具有可靠性高，性能好：“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
2、型号含义
3、开关柜技术参数：
|
额定电压
|
[kV] 3.6 、12
|
|
额定电流
|
[A] 630、 1250
|
|
额定短路开断电流
|
[kA] 20、 25 、31.5
|
|
额定短路关合电流
|
[kA] 50 、63、 80
|
|
额定短时耐受电流
|
[kA] 20 、25 、31.5
|
|
额定峰值
|
[kA] 50、 63、 80
|
|
耐受电流
|
[kV] 42、 48
|
|
1min工频耐受电压
|
[ kV] 75、 85
|
|
雷电冲击耐受电压
|
[kV] 2
|
|
辅助回路1min工频耐受电压
|
[m] IP3X
|
|
防护等级 (外壳/内部)
|
[m] 840×1200×2400 900×1200×2400
|
|
外形尺寸（宽×深×高）
|
[次] 60000
|
|
机械寿命
|
[次] 50
|
|
额定短路开断电流开断次数
|
分-0.3s-合分-180s-合分
|
|
额定操作顺序
|
[mm] 11±1
|
|
触头开距
|
[mm] 4±0.5
|
|
触头接触行程
|
[mm] 210
|
|
相间中心距离
|
[m/s] 1.2±0.2
|
|
分闸速度
|
[m/s] 0.6±0.2
|
|
合闸速度
|
[ms] ≤60.0
|
|
分闸时间
|
[ms] ≤75
|
|
合闸时间
|
[ms] ≤2
|
|
三相分闸不同期性
|
[ms] ≤2
|
|
合闸弹跳
|
[μΩ ] 45
|
|
回路电阻
|
[mm] 3
|
4、结构特点
开关柜为箱式固定式结构，柜体由覆铝锌钢板经多重折弯后组装而成，开关柜为后主母线，室顶部设有压力释放装置，前上部为低压室，小母线可从室底部用电缆连接，或在室顶部布置铜管或铜棒；开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接中部安装真空断路器，下部安装接地开关盒出线侧隔离开关；后部安装电流互感器、电压互感器、避雷器、一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关在柜前右边操作。
6.3KV-10KV户内开关设备使用环境条件：
1、周围空气温度：-20°C-+55°C，日平均气温≤35°C。
2、海拔高度：海拔高度≤4000m。
3、湿度条件：
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定。
