1、概述

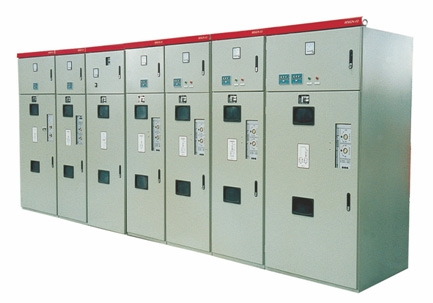

HXGN□-12箱型固定式金属封闭真空环网开关柜（简称真空环网柜），适用于工矿企业、住宅小区、高层建筑、学校、公园等配电系统，作为户内交流三相12KV、50Hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用。
2、型号含义
3、开关柜技术参数：
|
序号
|
名称
|
单位
|
参数值
|
|
1
|
额定电压
|
kV
|
10
|
|
2
|
额定频率
|
HZ
|
50
|
|
3
|
主母线额定电流
|
A
|
630
|
|
4
|
额定短时耐受电流
|
KA
|
20
|
|
5
|
额定短时耐受电流持续时间
|
S
|
4
|
|
6
|
额定短路关合电流
|
KA
|
50
|
|
7
|
额定峰值耐受电流
|
KA
|
50
|
|
8
|
额定有功负荷开断电流
|
A
|
630
|
|
9
|
额定闭环开断电流
|
A
|
630
|
|
10
|
熔断器额定电流
|
A
|
20～125
|
|
11
|
额定转移电流
|
A
|
3150
|
|
12
|
额定空载变压器开断电流
|
|
1250KV变压器的空载电流
|
|
13
|
Lmin短时工频耐压
|
KV
|
42（隔离断口48）
|
|
14
|
额定雷电冲击耐压
|
KV
|
75（隔离断口85）
|
|
15
|
开关操作力矩
|
N.m
|
＜80
|
|
16
|
机械寿命
|
真空负荷开关
|
次
|
10000
|
|
隔离刀、接地刀
|
2000
|
4、结构特点
4.1、柜体结构环网柜柜体采用2mm厚敷铝锌板铆接成型,柜后板有二处压力释放孔,其一是针对电缆室,另外一个则针对负荷开关/母线室。此结构能够最大限度地保障人身安全和运行设备的可靠。
4.2、各间隔小室
①母线室母线室位于柜的顶部并连接相邻开关柜。
②负荷开关是独立单元,内部充以SF6气体。
③电缆室大约75%空间是用于电缆连接、熔断器、接地开关和P.T安装。
④机构小室与联锁小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
⑤低压箱低压箱在柜的顶部,是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
⑥断路器室一个断路器(SF6或真空)能置于负荷开关之下方。
4.3压力释放
A.上面的压力释放上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
B.下面的压力释放下面是用于释放电缆小室内部电弧事故时产生的气体压力。
6.3KV-10KV户内开关设备使用环境条件：
1、周围空气温度：-20°C-+55°C，日平均气温≤35°C。
2、海拔高度：海拔高度≤4000m。
3、湿度条件：
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定。
