1、概述

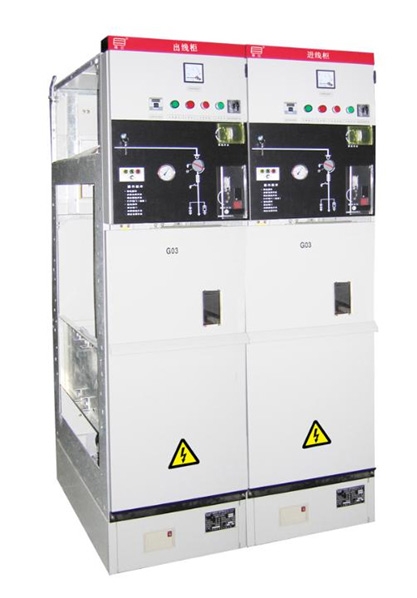

XGN15-12(F)/T630-20及XGN15-12(F.R)/T125-31.5型固定式交流金属封闭开关设备主要用于三相交流50Hz、额定电压12KV的电力系统的环网供电或双辐射供电，也可用于终端供电作为电能的控制和用电设备的保护装置，它也适用于装入箱式变电站，尤其是紧凑型箱变中。
本产品符合GB3906，IEC298等标准。
2、型号含义
3、开关柜技术参数
|
序号
|
项目
|
单位
|
技术参数
|
|
XGN15-12（F）
|
XGN15-12（F.R）
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定绝
缘水平
|
1min工频耐压
|
对地及相间42，隔离断口48
|
|
雷电冲击耐压
|
对地及相间75，隔离断口85
|
|
3
|
额定频率
|
HZ
|
50
|
|
4
|
主母线额定电流
|
A
|
630
|
|
5
|
额定电流
|
630、125
|
|
6
|
额定闭环开断电流
|
630
|
|
7
|
额定有功负载开断电流
|
630
|
|
8
|
额定电费充电开断电流
|
10
|
|
9
|
额定转移电流
|
1700
|
|
10
|
开断空载变压器容量
|
KVA
|
1600
|
|
11
|
额定关合电流（峰值）
|
KA
|
50
|
|
12
|
额定短时耐受电流（4s）
|
20
|
|
13
|
额定动稳定电流（峰值）
|
50
|
|
14
|
额定短路开断电流
|
31.5
|
|
15
|
接地回路动稳定电流（峰值）
|
50
|
|
16
|
接地回路短时耐受电流（4s）
|
20
|
|
17
|
配用熔断器型号
|
|
S□LAJ
|
|
18
|
辅助回路额定电压
|
V
|
AC/DC 220、110
|
|
19
|
防护等级
|
|
IP3X
|
|
20
|
机械寿命
|
次
|
2000
|
4、结构特点
4.1柜体柜架选用优质热镀锌溥板或敷铝锌板经CNC设备加工，采用高强度钢质铆钉铆接组装，精度高，强度好、抗腐蚀、重量轻、通风性好。
4.2配用的FLN48-12D型或FLN36-12D型等，SF6负荷开关及组合电器，可靠性高，体积小，使用寿命长，可实现免维护。
4.3联锁装置实用可靠，完全满足“五防”要求。
4.4具有可靠的接地保护系统，柜体后部和顶部设有泄压通道，确保人身安全。
6.3KV-10KV户内开关设备使用环境条件：
1、周围空气温度：-20°C-+55°C，日平均气温≤35°C。
2、海拔高度：海拔高度≤4000m。
3、湿度条件：
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定。
