1、概述

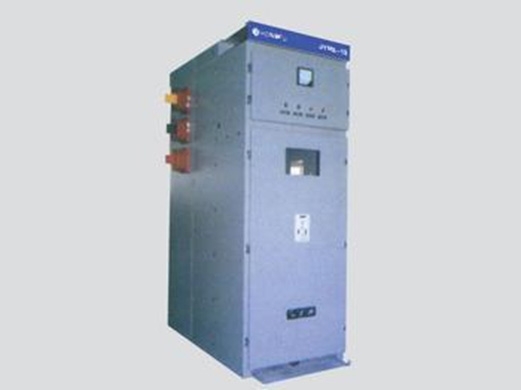

JYN2-12型间隔式交流金属封闭开关设备适用于3-10干伏单母线系统，作为一般大型发电厂厂用电配电设备，小型发电厂电机控制以及变配电设备。产品符合国家标准GB3906《3-35kV女选金属封闭开关设备》。
2、型号含义
3、开关柜技术参数
|
序号
|
项目
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定电流
|
A
|
630、1000、1250、1600、2000、2500、3150
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
额定短时耐受电流
|
KA
|
16、20、25、31.5、40
|
|
5
|
额定耐受电流（峰值）
|
KA
|
40、50、63、80、100
|
|
6
|
额定工频
|
相间、相对地
|
KV
|
42/min
|
|
耐受电压
|
断口间
|
KV
|
48/min
|
|
7
|
额定雷电
|
相间、相对地
|
KV
|
75
|
|
冲击耐受电压
|
断口间
|
KV
|
85
|
|
8
|
额定短路持续时间
|
S
|
4
|
|
9
|
防护等级
|
|
IP2X
|
|
10
|
外型尺寸（宽×深×高）
|
1250A及以下
|
mm
|
840×1500×2200
|
|
2000A及以上
|
mm
|
1000×1500×2200
|
注：1）架空进出线时柜深为1650mm。
4、结构特点
4.1柜体用钢板或绝缘板分隔成手车室、母线室、电缆室和继电仪表室四个部分。继电仪表室前门可以装设指示仪表、操作开关、信号继电器和信号灯等，门正中为摇门式继电屏。顶部为15路小母线室，继电仪表室用减震器与固定柜体联结以这到避震效果。下门内是手车室及断路器的排气通道。柜的后上部分是主母线室，下部分是电缆室，可以通过后门封板上的观察窗了解运行情况。一次母线最大截面为2×(10×100)；二次插头采用24芯手插式，保证同类型手车的互换性，并具有防止不同类型手车错推入其他柜内的措施。
4.2手车用钢板焊接而成，上部有观察窗及照明灯。手车的底部装有接地触头、导向装置、脚踏锁定跳闸机构及手车杠杆推进机构的扣攀，于车底部还装有四只滚轮能沿水平向移动。当于车拉出柜外后用附加转向小轮使手车灵活转向移动。手车分成断路器手车、电压互感器手车、电压互感器避雷器子车、电容器避雷器手车、所用变压器手车及隔离手车六种。
6.3KV-10KV户内开关设备使用环境条件：
1、周围空气温度：-20°C-+55°C，日平均气温≤35°C。
2、海拔高度：海拔高度≤4000m。
3、湿度条件：
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定。
