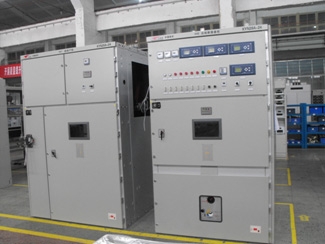

生产现场的KYN28A-24型成套开关柜
1、概述
KYN28A-24型金属铠装高压交流封闭开关设备（以下简称开关柜）是我公司为适应电网需要，在继承KYN28A-12型开关柜的基础上吸收国内外先进制造技术自行设计开发的新产品。
KYN28A-24型开关柜特别适用于24KV配电系统的进线、馈电和控制。产品广泛应用于电力和大型工厂企业的中压配电系统。
2、型号含义
3、开关柜技术参数
| 型号 |
KYN28-24 |
| 额定电压 |
[kV]24 |
| 额定绝缘水平工频耐受电压（1min) |
[kV]65 |
| 雷电冲击耐受电压 |
[ kV]125 |
| 额定频率 |
[Hz] 50、 60 |
| 额定电流 |
[A] 630、 1250、 1600 、2000 、2500 、3150 |
| 额定短路开断电流 |
[kA] 20、 31.5、 40、 50 |
| 额定短路关合电流 |
[kA] 50 、63、 80、 100 |
| 额定操作顺序 |
O-0.3S-CO-180S-CO |
| 机械寿命 |
[次] 20000 |
| 超行程 |
[mm] 4±0.5 |
| 相间中心距离 |
[mm] 245 |
| 触头合闸弹跳时间 |
[ms] ≤2 |
| 触头分闸不同期性 |
[ms] ≤2 |
| 分闸时间（额定） |
[ms] ≤50 |
| 分闸时间（最低） |
[ms] ≤60 |
| 合闸时间 |
[ms] ≤60 |
| 平均合闸速度 |
[m/s] ≤1.3±0.2 |
| 平均分闸速度 |
[m/s] ≤0.6±0.2 |
| 回路电阻 |
[μΩ ] 40 |
|
开关柜规格
|
630~125A、20kA
|
高×宽×深（mm）2400× 1000×1750
|
|
1600~2500A、31.5kA
|
高×宽×深（mm）2400× 1200×1750
|
|
3150A、40kA
|
高×宽×深（mm）2400× 1200×2000
|
4、结构特点
本开关柜既然是KYN28A-12开关柜的派生产品，因此，具有KYN28-12开关柜的特点：结构简洁、稳定和牢固；中置式安装；操作方便和使用安全。
4.1开关柜由壳体和手车组成，壳体加隔板分隔成功能隔室。VSI-24断路器安装手车上，手车采用导轨置于手车室内，推动手车就能实现断路器由隔离位置到工作位置的移动。反之，拉动手车也能实现断路器由工作位置到隔离位置的移动。
4.2、壳体
开关柜的壳体由敷铝锌板制成。敷铝锌板经CNC冲裁和多重折弯，采用自攻螺钉和拉铆螺母及高强度螺栓组装而成。
壳体正前方有上、中、下三个门：仪表门、单元室门和电缆室门。后面是整体式封板。
4.3、断路器手车
断路器手车由断路器和车体组成。
开关柜的断路器选用VS1-24型真空断路器。
手车的车体亦由钢板制成。它由车底盘、滚轮和帘门控制板组成。
车底盘中装有位置开关和连锁机构。前者起断路器位置的电气控制作用，后者则起断路器位置的机械连锁。
滚轮安装在车体四角，借助滚轮在导轨上滚动，使车体带着断路器推入或抽出。同时，安装在车体两侧的帘门控制板通过帘门机构控制触头盒帘门的开启和闭合。
4.4隔室
在开关柜壳体中用隔板将整个柜体分隔为四个功能隔室：断路器室（B）、母线室（C）、电缆室（D）和二次仪表室（A），各个隔室都有各自独立的泄压窗。
24KV-35KV户内成套开关设备环境条件：
1、周围空气温度：-20°C~+55°C，日平均气温≤35°C。
2、海拔高度≤4000m。
3、湿度条件:
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定解决方案。
