1、概述

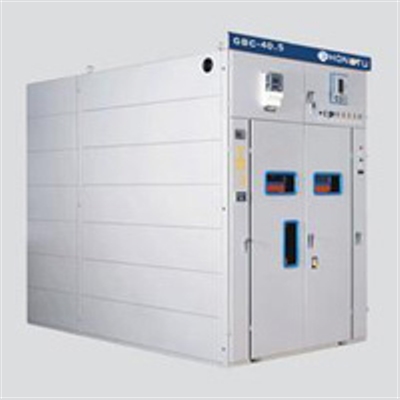

GBC-40.5型手车式高压开关柜系三相交流50Hz单母线系统的户内保护型成套装置，作为接受和分配35kV的网络电能之用。
本产品主要采用ZN23-40.5(可配用CD10或CT19机构)ZN12-40.5型真空断路器。
该产品执行GB/3906《3-35kV交流金属封闭开关设备》国家标准。
2、型号含义
3、开关柜技术参数
|
序号
|
项目
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
40.5
|
|
2
|
额定电流
|
A
|
1250、1600、2000
|
|
3
|
额定短路开断电流
|
KA
|
25、31.5、40
|
|
4
|
额定短路关合电流（峰值）
|
KA
|
63、80、100
|
|
5
|
额定动稳定电流（峰值）
|
KA
|
63 、80、100
|
|
6
|
4s热稳定电流（有效值）
|
KA
|
25、31.5、40
|
|
7
|
相向中心距
|
mm
|
460
|
|
8
|
外形尺寸
（宽×深×高）
|
主柜
|
mm
|
1818×2000×2500
|
|
后柜
|
1818×855×2500
|
|
9
|
重量（断路器柜）
|
kg
|
约1800
|
|
其中手车重
|
630
|
4、结构特点
4.1本开关柜为手车式结构，采用空气绝缘为主。各相带电体之间及相地之间绝缘距离不小于300mm，只有个别方案柜的个别部位相间距离不足时才设置极间隔板。
4.2开关柜主母线采用矩形母线，水平架空装二柜顶，前后可以观察。
4.3开关柜的正面、柜间及柜的两侧，均采用钢板门或封板加以保护。
4.4开关柜基本结构一一柜体和手车分述如下：
4.4.1柜体
柜体骨架由角钢及钢板弯制焊接而成，分隔成手车室、电缆室、继电器室等。
柜前中部为手车室，打开两扇中门，于车可以出入，两扇门上均设有观察窗。二次插头固定在右中门上，在中门上标有于车处于试验位置的标志。左侧小门上装有铭牌和指示柜内一次线路方案标志。门内一般设小室但不装配件，仅所用变柜安装供控制所用变用的低压空气开关。右侧之小门，专供安装按钮和控制开关以及需要手动复位的继电器等，该门内是端子室，装置二次接线端子排，端子排上方装的供柜内照明的灯具，下方设有接地螺栓。
柜前上部两扇对开钢板门，门上可安装仪表、指示器等，门内为安装继电器的小室，柜间小母线沿小室上部敷设，小母线端子排设于小室的左侧，最多可敷设小母线共15根。
柜后下部为下隔离触头室，当采用电缆进出线时，电缆头亦装于此室下方，具有联络母线的开关柜其联络母线也是经过本室与邻柜进行联络。柜后上部为上隔离静触头室。上、下一次静触头室均可根据需要，装设支柱绝缘子触头座或电流互感器六台，下部最多装设三台。
为保证局部检修的安全，上、下一次静触头之间，手车室与牛巨顶主母线之间，均设有金属隔板。隔离触头与手车室之间也设有绝缘隔板。开关柜设有识别装置，方法是在中门门框左边角钢直柱的下方装有柱销2只，使其与装于手车上的挡块配合，以保证同类手车可以互换，不同类型的手车不能推入。
4.4.2手车
手车骨架由角钢及铜板弯制焊接而成。各种手车的操作面均有金属封板加以保护，上部和下部的保护板上开有观察车内情况的视察窗，中部是操作板，用于装设操作把柄、联锁机构及二次插座等。
手车的底部设有接地触头及车轮等。车的前轮为固定式，后轮为活动式。手车在直线进出时，应将后轮转轴之轴套上的销子插入，使轮子固定于一个方向，在柜外运动时，将销子拨出，此时后轮可随手车作360°转向，转弯灵活轻便。
24KV-35KV户内成套开关设备环境条件：
1、周围空气温度：-20°C~+55°C，日平均气温≤35°C。
2、海拔高度≤4000m。
3、湿度条件:
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定解决方案。
