1、概述

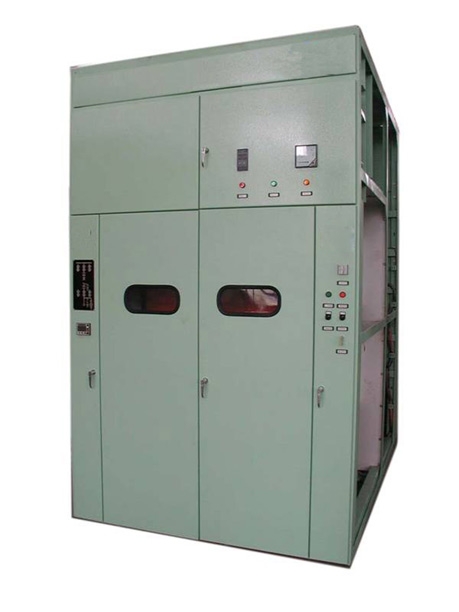

JYNl-40.5型间隔移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz单母线系统的户内成套装置，作为接受和分配35kV的网络电能之用。
本产品主要采用ZN23-40.5、ZN12-40.5型真空断路器。可配电磁或弹簧操作机构。
该产品执行GB3906《3-35kV交流金属封闭开关设备》国家标准。
2、型号含义
3、开关柜技术参数
|
序号
|
项目
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
40.5
|
|
2
|
额定电流
|
A
|
1250、1600、2000
|
|
3
|
额定短路开断电流
|
KA
|
25、31.5、40
|
|
4
|
额定短路关合电流（峰值）
|
KA
|
63 、80、100
|
|
5
|
额定动稳定电流（峰值）
|
KA
|
63、80、100
|
|
6
|
4s热稳定电流（有效值）
|
KA
|
25、31.5、40
|
|
7
|
相向中心距
|
mm
|
460
|
|
8
|
外形尺寸（宽×深×高）
|
mm
|
1818×2400×2925
后柜：1818×855×2925（架空出线）
1818×855×1100（电缆出线）
|
|
9
|
动荷重
|
向上
|
kg
|
约500
|
|
向下
|
kg
|
约500
|
|
10
|
外壳保护等级
|
|
IP2X
|
4、结构特点
4.1JYNl-40.5型开关柜系间隔式结构，由用角铜及钢板弯制而成的柜体与手车两大部分组成。
4.2手车按用途区分为断路器手车，避雷器手车，"V"形接法电压互感器手车，"Y"形接法电压互感器手车，单相电压互感器手车，隔离手车和站用变压器手车等七种。
4.3开关设备按用途分隔成若干功能单元，分别叙述如下：
4.3.1外壳
开关柜的外壳具有IP2X防护等级，能够防止手指或直径大于12mm的物体接近柜内带电部分和触及到运动的部分。
断路器手车在开关柜内具有工作与试验位置，在此两位置高压间隔的门均可关闭。高压间隔的门除采用铰链外还用铜质导线与柜体连接。
在开关柜的正面与背面的外壳均备有观察窗，以观察柜内的设备运行情况。
4.3.2手车室
该室与上下隔离触头室之间有绝缘板相隔，与柜顶主母线之间设有金属隔板。底部设有子车轨道，手车接地装置在两轨道的中央。
4.3.3上隔离触头及主母线室
该室设在开关柜的上部。主母线呈三角形布置，紧挨主母线下方为上隔离，它可以是电流互感器带静触头，也可以是支柱绝缘子或穿墙套管带静触头，视主接线方案而定。
4.3.4下隔离触头室
下隔离触头室与上隔离触头室之间有隔板相隔，除供装设电流互感器或支柱绝缘子隔离静触头之外，接地开关或联络母线亦设在该室。
4.3.5绝缘隔板和绝缘活门
开关柜手车室与隔离插头室与电缆室之间，装有用SMC制成的隔板并在其上装设绝缘活门。隔板和绝缘活门均具有IP2X的保护等级。
4.3.6接地开关
接地开关作为可变元件可以根据工程的需要予以取舍，当单元回路处于检修时，断路器退至隔离位置，合上接地开关以保安全。
4.3.7撞地导体
开关柜的后侧下方装设有铜质接地导体，截面不少于200mm2，横贯于开关柜的整个宽度方向上，其上备有接线端钮以便于与接地平线联接。
4.3.8二次元件的安装
开关柜上设有装置二次设备的仪表门和摇门结构的继电器室。
4.3.9端子室
端子室置于开关柜正面右侧小门内，端子室与继电器室可以贯通，端子室上方设有照明灯。端子排亦可设在继电器室内。
4.3.10控制电缆的联结
控制电缆可以通过端子排下方或左小门内部下方引入开关柜继电器室上部的控制电缆通道。该通道贯穿每台开关柜，故二次控制电缆只要从一台柜内引入即可。
4.3.11凝露控制器
当开关柜用于高湿地区或温度有较大变化的场合，为防止设备退出运行时出现凝露，可装置疑露控制器，以提高温度使得空气中的绝对湿度不变的情况下降低相对湿度，使得空气中的水蒸汽不能凝结。
24KV-35KV户内成套开关设备环境条件：
1、周围空气温度：-20°C~+55°C，日平均气温≤35°C。
2、海拔高度≤4000m。
3、湿度条件:
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定解决方案。
