1、概述

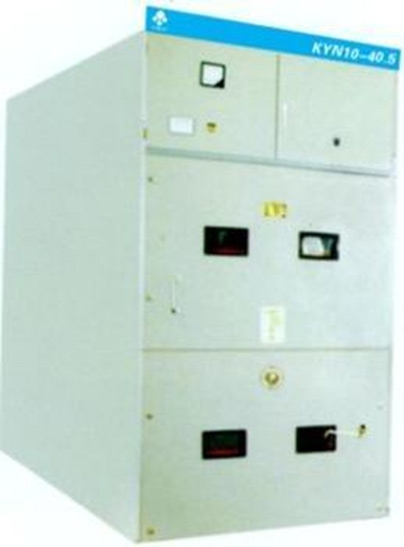

KYN10-40.5型铠装移开式交流金属封闭开关设备，系三相交流50Hz户内装置的金属铠装式手车柜，适用于发电厂、变电所等系统电压为35kV的单母线及单母线分断的电力系统中，作控制、接受和分配电能之用。
根据用户要求，既可以配置真空断路器，如ZN23、ZN12、3AH(SIEMENS)等型号，也可以配置六氟化硫断路器，如LN2、FP系列(ALSTOM)等型号。
该产品执行GB3906《3-35kV交流金属封闭开关设备》国家标准。
2、型号含义
3、开关柜技术参数
|
项目
|
单位
|
数据
|
|
额定电压
|
KV
|
40.5
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
1250、1600、2000、2500、3150、4000
|
|
额定短时耐受电流（4s）
|
KA
|
25、31.5、40
|
|
额定短路关合电流（峰值）
|
63、80、100
|
|
额定短路开类电流
|
25、31.5、40
|
|
额定峰值耐受电流
|
63、80、100
|
|
额定
绝缘
水平
|
1min工频耐压（有效值）
|
KV
|
95
|
|
雷电冲击耐压（峰值）
|
185
|
|
隔离断口1min工频耐压（有效值）
|
118
|
|
隔离断口雷电冲击耐压（峰值）
|
215
|
|
相间中心距
|
mm
|
350
|
|
柜体外形尺寸（宽×深×高）
|
mm×mm×mm
|
1400×2195×2625
|
|
柜体防护等级
|
|
IP3X
|
|
重量（断路器柜）
|
kg
|
1700（其中手车重600）
|
4、结构特点
4.1柜体采用冷轧钢板折弯焊接而成，外形美观、尺寸精度高、坚固耐用、抗腐蚀性能好；
4.2开断短路电流大；
4.3该柜采用触头盒式电流互感器，结构紧凑，绝缘性能好；
4.4手车推进采用蜗轮蜗杆推进、进出轻便省力，手车面板即是柜前门，结构简单，操作方便；
4.5二次插头采用滑插式结构，接插简单可靠;
4.6功能单元小室采用隔板封隔，并有独立的压力释政通道。
24KV-35KV户内成套开关设备环境条件：
1、周围空气温度：-20°C~+55°C，日平均气温≤35°C。
2、海拔高度≤4000m。
3、湿度条件:
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定解决方案。
