1、概述

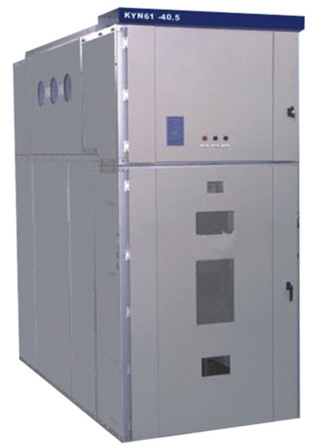

KYN61-40.5型铠装移开式交流金属封闭开关设备(以下简称"开关设备")其主要特点是断路器可配用国产ZN85-40.5真空断路器和法国施耐德SF系列、阿尔斯通FP系列六氟化硫断路器，能满足不同的用户需求。柜体采用优质钢板或敷铝辞板折弯后组装而成，提高了手车与柜体的配合精度，手车推进推出十分轻便，互换性强。
本产品用于35KV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。
本产品符合GB3906«3-35kV交流金属封闭开关设备》、«GB/Tl1022高压开关设备和控制设备标准的共用技术要求》、«DL/T404交流高压开关柜订货技术条件》、IEC60298«额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
2、型号含义
3、开关柜技术参数
|
项目
|
单位
|
数据
|
|
额定电压
|
KV
|
40.5
|
|
额定电流
|
主母线的额定电流
|
A
|
630、1250、1600、2000、2500、3150、4000
|
|
配用断路器的额定电流
|
A
|
1250、1600、2000、2500、3150、4000
|
|
额定绝缘水平
|
1min工频耐受电压，极间、极地间/断口间
|
KV
|
95/115
|
|
雷电冲击耐受电压（峰值），极间、极地间/断口间
|
KV
|
185/215
|
|
辅助回路、控制回路的工频耐受电压
|
V/1min
|
2000
|
|
额定频率
|
Hz
|
50
|
|
额定短路开断电流
|
KA
|
25、31.5、40
|
|
额定短时耐受电流/额定短路持续时间
|
KA/4s
|
25、31.5、40
|
|
额定峰值耐受电流
|
KA
|
63、80、100
|
|
额定短路关合电流
|
KA
|
63、80 、100
|
|
控制回路额定电压
|
V
|
DC：110 220，AC：110 220
|
|
相间中心距
|
mm
|
300
|
|
防护等级
|
开关设备外壳
|
|
1P4X
|
|
隔室间（柜门打开时）
|
|
1P2X
|
|
重量
|
kg
|
2400
|
|
标准柜体尺寸为 宽×深×高(mm)
|
|
1400×2800×2800 (主装SF6断路最柜深为3000)
|
|
小型化柜体尺寸为宽×深×高(mm)
|
|
1200×2400×2600
|
4、结构特点
本产品分为柜体、手车两大部分。柜体为敷铝锌板或优质冷轧钢板经数控扳金加工成形后,用高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺。按功能特征可分为继电器仪表室、断路器室、电缆室和母线室四部分，各部分以接地的金属隔板分隔，并设有独立的压力释放通道。其外壳防护等级为IP4X，断路器室门打开，断路器手车处于断开/试验位置时防护等级为IP2X。
本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案。产品采用复合绝缘。主母线为分段母线，相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支持作用。电缆室装有电流互感器、接地开关等，宽裕的空间条件便于多根电缆的连接。
触头盒前装有金属活门，可上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，形成有效隔离。主开关、子车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足"五防"功能要求，能在柜门关闭时进行操作。
手车车架中装有丝杆螺母推进机构，超越离合器。丝杆螺母推进机构轻松地操作使手车在断开/试验位置和工作位置之间移动，借助丝杆螺母的自锁性可使手车可靠的锁定在工作位置，防止因电动力的作用引起手车窜动而引发事故。超越离合器在手车移动退至断开/试验位置和进至工作位置时起作用，使操作轴与丝杆轴自动脱离而空转，可防止误操作而损坏推进机构。
24KV-35KV户内成套开关设备环境条件：
1、周围空气温度：-20°C~+55°C，日平均气温≤35°C。
2、海拔高度≤4000m。
3、湿度条件:
日平均值相对湿度≤95%，日平均水蒸气压力≤2.2Kpa；
月平均值相对湿度≤90%，月平均水蒸气压力≤1.8KPa。
4、地震烈度≤8度。
5、周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。
6、无严重污秽及经常性的剧烈振动。
注：如产品使用条件超出以上规定时，由用户与本公司协商确定解决方案。
