概述

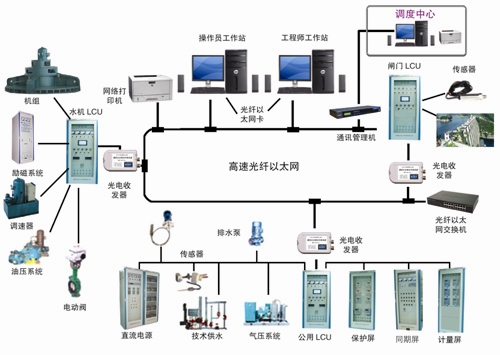

SDP-3000水电站综合自动化系统是我公司总结多年来水电站设备设计生产经验，为推进水电站的减员增效而开发的一套适用于100MW及以下机组水电站综合自动化系统。该系统采用开放式分层分布式结构；整个系统分成三层：电站主控层，通讯层和间隔层系统；基于数字通讯网络的现场总线控制方式，设计上采取了面向一次设备的一体化分布式结构，可以对硬件、软件进行灵活丰富的组态、扩展，实现了发电机组，厂用电和公用设备的监测、调节、控制以及远动功能。该系统为中小型水电站微机自动化系统的建设提供了全面的解决方案。
配置
◆发电机组：配置发电机差动保护作为主保护，电流电压保护作为后备保护，同时配置了定子接地和转子接地保护。配置机组LCU对机组及公用设备进行现地监测控制和调试保证系统稳定可靠运行。
◆微机励磁：配置同步发电机可控硅微机励磁装置。
◆微机调速：配置中小型微机智能水轮机调速装置。
◆同 期：配置常规手动同期和微机自动准同期装置各一套，以保证发电机组的正常并网。
◆主 变：配置主变差动保护作为主保护，电流电压保护分别作为高低压侧的后备保护。根据不同的情况配置公用测控装置对档位等信号进行监测处理。
◆出线及联络线路：（多回路就近接入110kV或35kV系统变电站，）根据接入电压等级配置线路成套保护。
◆厂 用 电：配置厂用电保护装置对厂用电系统进行监测保护。
◆直 流：配置GZDW微机高频开关直流电源柜。
◆计算机监控系统：配置高性能（品牌）工业计算机作为工作站。采用双机热备份结构。
功能
◆数据采集与处理并实时的显示主要画面及相关参数。
◆记录操作事件、事故、运行参数、定值修改等并生成日报表、月报表，可由值班人员设置报表。
◆最多可对八对象进行并列操作，不需要外加选线设备，系统可实现自动切换。
◆机组控制调节：停机、开机、空转、空载、发电、调相、并网、解列等工况转换，自动发电控制（AGC）、自动电压控制（AVC）。
◆微机保护控制：微机保护功能、五遥功能。
◆系统报警功能：提供常规报警和语音报警。
◆通讯功能：可与各种现场单元通讯实现数据采集。提供多个通讯接口和多种通讯规约，可与当地监控系统、调度系统、监控装置、多种电能表、不同厂家的保护测控装置、智能电源模块、GPS等进行通信，各通讯口功能可任意配置，支持多个口运行同一规约。同时可与上级调度进行远动通讯，远动支持CDT/101规约或部颁的其他规约。
◆防误操作功能：各级操作密码管理、具有断路器隔离开关或接地开关的相互闭锁功能等。
◆保护信息：保护定值显示及修改、保护运行状态监视、保护故障录波及事件记录。
◆运行管理：操作记录、五防、自动生产操作票等。
◆事故追忆、时钟同步、自诊断、自恢复等。
