概述
SDP-8000牵引变电所综合自动化系统，针对电气化铁道牵引供电系统的特点，集牵引变电所保护、监测、控制和远动于一体，涵盖牵引变电所馈线保护、变压器保护、电容器保护、备用电源自投、故障录波和测量控制，实现牵引变电所无人值班、无（少）人值守、高效、安全、可靠、经济运行。适用于电气化铁道直接供电、BT供电和AT供电的牵引变电所、分区所与开闭所。
特点
◆系统采用开放的分层分布式结构，完全面向间隔配置，保护测控装置种类齐全、功能全面，监控系统界面友好，运行可靠，扩展方便；
◆装置采用统一的工业级32位单片机硬件平台，高速高精度交流采样，大容量存储器，自诊断功能完善、现场免维护；
◆装置采用统一的嵌入式实时操作系统（RTOS)软件平台，功能模块化、图形化菜单式设计，用户可按需自主选择组态产品功能；
◆装置具有多种嵌入式双网通信接口（以太网、CAN、RS485),通信规约采用IEC60870-5-103、MODBUS等国际标准规约，也可按用户要求定制通信规约；
◆装置采用背插式全封闭结构，外壳防护等级高，电磁兼容性能好。达到IEC60255-22标准及IEC61000-4标准抗干扰水平。
功能
SDP-8000是一个功能完善的牵引变电所综合自动化系统，它能完成继电保护、监测和控制、远动信息交换和控制、变电所设备维护和管理、系统配置等各种功能。其主要功能包括：
◆数据采集及处理
按电气间隔分布配置或集中配置保护测控装置，完成开关量、模拟量、脉冲量等信息的采集及处理，并将处理后的信息上传。
◆控制操作
控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作。可实现远动控制、变电所内集中控制及保护测控屏操作三级控制方式，三种控制方式相互闭锁。
◆报警及事件记录
将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理，分类记录并处理。报警方式包括弹出告警窗口、画面颜色改变并闪烁、驱动电笛/电铃、语音等。历史记录及统计计算数据定期将保留入历史数据库，以供趋势分析、统计计算之用。
◆显示打印
支持多窗口、分层显示各种接线图、系统图、光字牌、曲线、潮流图、事件列表、保护信息、报表三维棒图等。可人工、自动或定时打印各种报表、曲线、事件等。
◆防误操作及操作票系统
能生成、预演、执行、管理及打印操作票。
◆电能质量监测和故障录波分析功能
发生电力系统故障时，自动将故障前后的有关数据保存起来,并进行波形显示、故障分析、打印等。
◆双机双网切换
监控系统设计采用完全冗余的双主机热备用工作方式，可以确保任意一台主机故障时的无扰切换，保证数据服务的可靠性。
◆时钟同步
接入标准GPS时钟，同时向全网广播统一对时，并定时给各间隔层装置对时，为系统提供唯一标准的时钟源。
◆远动功能
◆与其他系统和第三方设备的通讯
通过通信管理装置与站内电量计费系统、安全自动装置、直流系统、UPS、图像监视系统、火灾报警系统等通信，获得相关信息。
◆用户权限管理
用户分为超级管理员、维护管理员、一般操作员、一般用户四个等级，分别授予不同的操作权限。
◆保护设备管理功能保护设备库管理、定值召唤及设置、保护信息的处理等。
◆系统自诊断与自恢复功能♦远程监视和维护功能。
结构

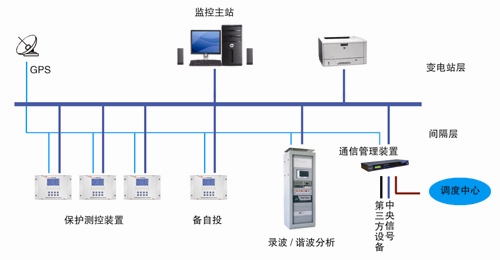

SDP-8000采用模块化、分布式开放系统结构，分散控制、集中监控的设计原则，实现牵引变电所综合自动化系统的功能。整个系统按纵向分为变电站层和间隔层。从功能上可以分为变电站计算机监控系统、通信系统、保护测控系统等部分。
变电站层是为在变电所、开闭所实现当地集中监控和管理而设置。由当地监控计算机、操作台和打印机等设备组成。组态完成站内监控功能，全面提供设备状态监视及控制、保护信息记录与分析等功能。既保证系统整体的可靠性，也使得系统功能选择配置更灵活合理。
间隔层包括各种继电保护、故障录波、测量控制等智能装置，在站内按间隔分布式布置。各间隔设备相对独立，通过通信网互联，并与当地监控系统通信。单个装置发生故障不会影响整个系统的运行。
SDP-8000保护测控装置涵盖馈线、主变压器、动力变压器、并补电容器、串补电容器、备用电源自投等。
通信系统包括变电所内通信网络和通信管理装置。通信网络可采用现场总线CAN或以太网，通信介质可采用双绞线、同轴电缆、光纤等。通信管理装置的功能也可用当地监控计算机实现。
SDP-8000系统秉承开放式设计理念，可以方便地接入、管理不同厂家提供的保护装置和智能设备（IED),实现信息共享，保护用户投资。
